MVC 패턴이란 무엇인가?

 MVC 패턴이란?

MVC - Model, View, Controller의 합성어로 소프트웨어 공학에서 사용되는 소프트웨어 *디자인 패턴이다.



*디자인 패턴이란?
: 건축으로치면 공법에 해당하는 것으로, 소프트웨어의 개발 방법을 공식화 한 것이다. 소수의 뛰어난 엔지니어가 해결한 문제를 다수의 엔지니어들이 처리 할 수 있도록 한 규칙이면서, 구현자들 간의 커뮤니케이션의 효율성을 높이는 기법이다.
<출처-위키피디아>

MVC의 각 컴포넌트의 역할 <Who, When, What>

Controller (컨트롤러)

일종의 조정자라고 할 수 있다. 클라이언트의 요청을 받았을 때, 그 요청에 대해 실제 업무를 수행하는 모델 컴포넌트를 호출한다. 또한 클라이언트가 보낸 데이터가 있다면, 모델에 전달하기 쉽게 데이터를 가공한다. 모델이 업무를 마치면 그 결과를 뷰에게 전달한다.



Model (모델)

컨트롤러가 호출할 때, 요청에 맞는 역할을 수행한다. 비즈니스 로직을 구현하는 영역으로 응용프로그램에서 데이터를 처리하는 부분이다. 비즈니스 로직이란 업무에 필요한 데이터처리를 수행하는 응용프로그램의 일부라고 할 수 있다. DB에 연결하고 데이터를 추출하거나 저장, 삭제, 업데이트, 변환 등의 작업을 수행한다. 상태의 변화가 있을 때 컨트롤러와 뷰에 통보해 후속 조치 명령을 받을 수 있게 한다.



View (뷰)

컨트롤러로부터 받은 모델의 결과값을 가지고 사용자에게 출력할 화면을 만드는 일을 한다. 만들어진 화면을 웹브라우저에 전송하여 웹브라우저가 출력하게 하는 것이다. 화면에 표시되는 부분으로 추출한 데이터나 일반적인 텍스트 데이터를 표시하거나 입력폼 또는 사용자와의 상호작용을 위한 인터페이스를 표시하는 영역이다.

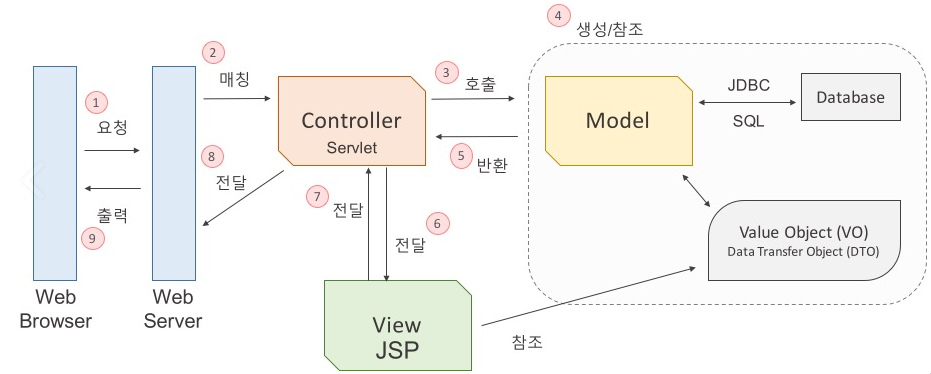

MVC 구동 원리 <HOW>





C/S(Client - Server)구조로 요청을 하면 그에 맞는 응답을 하는 구조를 기본으로 하고 있다.

1. 웹 브라우저가 웹 서버에 웹 애플리케이션 실행을 요청한다. (MVC 구조가 WAS라고 보면 된다.)

2. 웹 서버는 들어온 요청을 처리할 수 있는 서블릿을 찾아서 요청을 전달한다. (Matching)
3. 서블릿은 모델 자바 객체의 메서드를 호출한다.

4. 데이터를 가공하여 값 객체를 생성하거나, JDBC를 사용하여 데이터베이스와의 인터랙션을 통해 값 객체를 생성한다.

5. 업무 수행을 마친 결과값을 컨트롤러에게 반환한다.

6. 컨트롤러는 모델로부터 받은 결과값을 View에게 전달한다.

7. JSP는 전달받은 값을 참조하여 출력할 결과 화면을 만들고 컨트롤러에게 전달한다.

8. 뷰로부터 받은 화면을 웹 서버에게 전달한다.

9. 웹 브라우저는 웹 서버로부터 요청한 결과값을 응답받으면 그 값을 화면에 출력한다.

MVC패턴에는 Model 1 방식과 Model 2 방식이 있는데 특히 Model 2 구조 기반의 MVC 패턴 구현은 JSP 개발자라면 무조건 알고 있어야할 개발 방식이라고 한다.



모델 1, 모델 2의 간단 정의

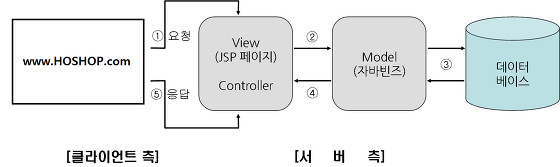

• Model 1 : Controller와 프레젠테이션 영역(View)을 같이 구현하는 방식이다.
  사용자의 요청을 JSP가 전부 다 처리한다. 웹 브라우저 사용자의 요청을 받은 JSP는 자바빈이나 서비스 클래스를 사용하여 웹 브라우저가 요청한 작업을 처리하고 그 결과를 출력해준다.

<출처 - changhozz.tistory.com/126> 출처:  https://wooaoe.tistory.com/15  [개발개발 울었다]

•  Model 2 : Controller와 프레젠테이션 영역이 분리되어 있는 구현 방식이다.웹 브라우저 사용자의 요청을 Servlet이 받는다. Servlet은 요청을 View로 보여줄 것인지, Model로 보내줄 것인지 정하여 전송한다.  여기서 View 페이지는 사용자에게 보여주는 역할만 담당하고 실질적인 기능의 부분은 Model에서 담당한다.




<출처 - changhozz.tistory.com/126> 출처:  https://wooaoe.tistory.com/15  [개발개발 울었다]
